하만카돈 스피커를 활용해서 블루투스 스피커를 만들었습니다
제품제작은 구독중인 유투브 공돌이파파 님의 영상을 참고했습니다
1. 제품구매
- 스피커

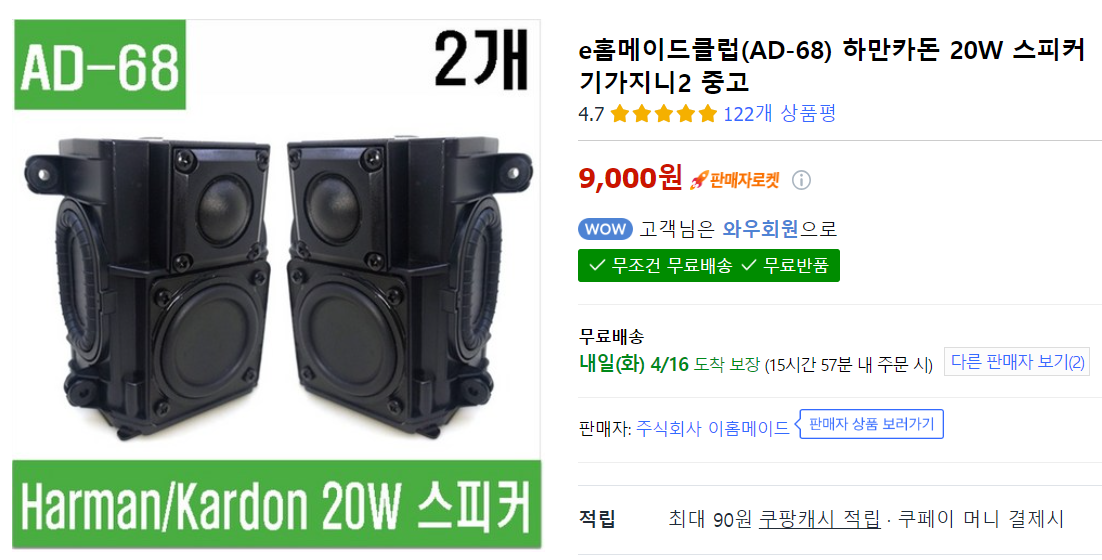

쿠팡에서 9000원에 스피커를 2개 팝니다, 무려 하만카돈입니다. 부품이라곤 해도, 너무 저렴한게 아닌가 생각되는데
이유가 있습니다.

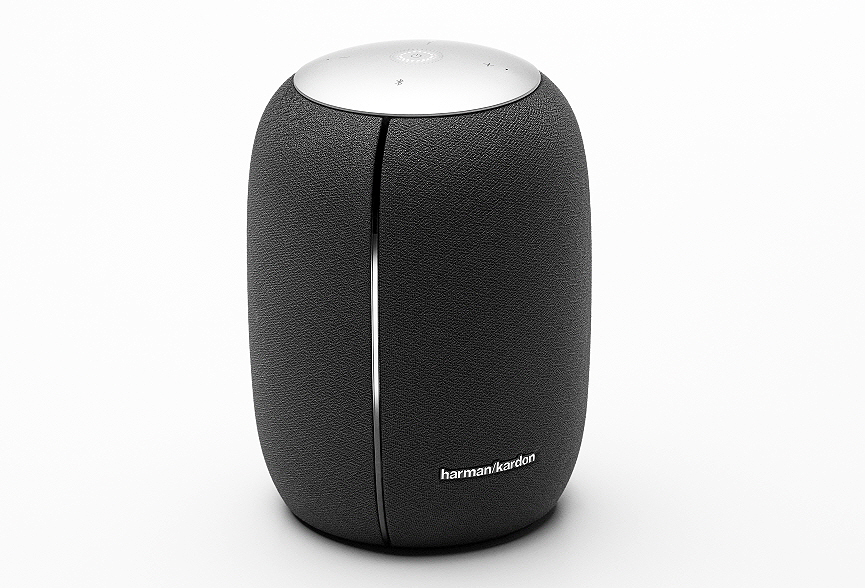

이 제품이 뭐냐면, kt 기가지니2 인공지능 스피커에 탑재되어있던 스피커인데, 여기서 스피커만 적출해서 시중에 풀리고 있습니다.
아마 군대생활관이나 여러 공공기관등에서 많이 쓰였던 제품이 재활용으로 풀린게 아닌가 생각됩니다
- 블루투스앰프
무려 50W가 지원되는 스테레오 블루투스 앰프입니다. 전압도 9-24V 까지 허용 범위가 넓네요 좋습니다.
블루투스 연결이 매우 빠르고 연결을 했을때 소리가 깔끔합니다.
단점은 소리조절버튼을 끝까지 내리면 꺼지는데 브루투스 연결이 해제되지는 않습니다.
그래서 전원연결선을 따로 만들어서 보완하였습니다.
그리고 드라이버랑 DC입력커넥터를 주는데, 드라이버는 자석도 안되는 아주 저가형 드라이버 입니다.
DC커넥터를 주는점은 판매자가 센스있다고 생각합니다.
현재 5달러지만 , 저는 3월 애니버서리 행사때 구입해서 3.8달러에 구입했습니다
5달러도 참 저렴하다는 생각이 듭니다.
알리는 이런 DIY용 전자제품 구입하기에는 딱인것 같습니다.
- 인클로저
인클로저 고민을 많이했는데, 솔직히 잘 만들 재주도 없고, 만든분들 후기를 보니 저음에서 떨리는것을 잡기가 쉽지 않은것 같더라구요 그래서 그냥 스피커를 노출시키기로 했습니다, 어떤분들은 나무도마위에 고정을 하던데, 조금 다르게하고싶었습니다.
바로 집에 있는 인형을 사용하는 것이죠
그외 막선이랑 앰프랑 선집어넣을 통은 집에 굴러다니는거 대충 사용했습니다
총 재료비 : 스피커9000+앰프5200 + 스텝드릴, 수축튜브, 스위치 등 다해도 2만원이 안들것 같습니다
2. 제작

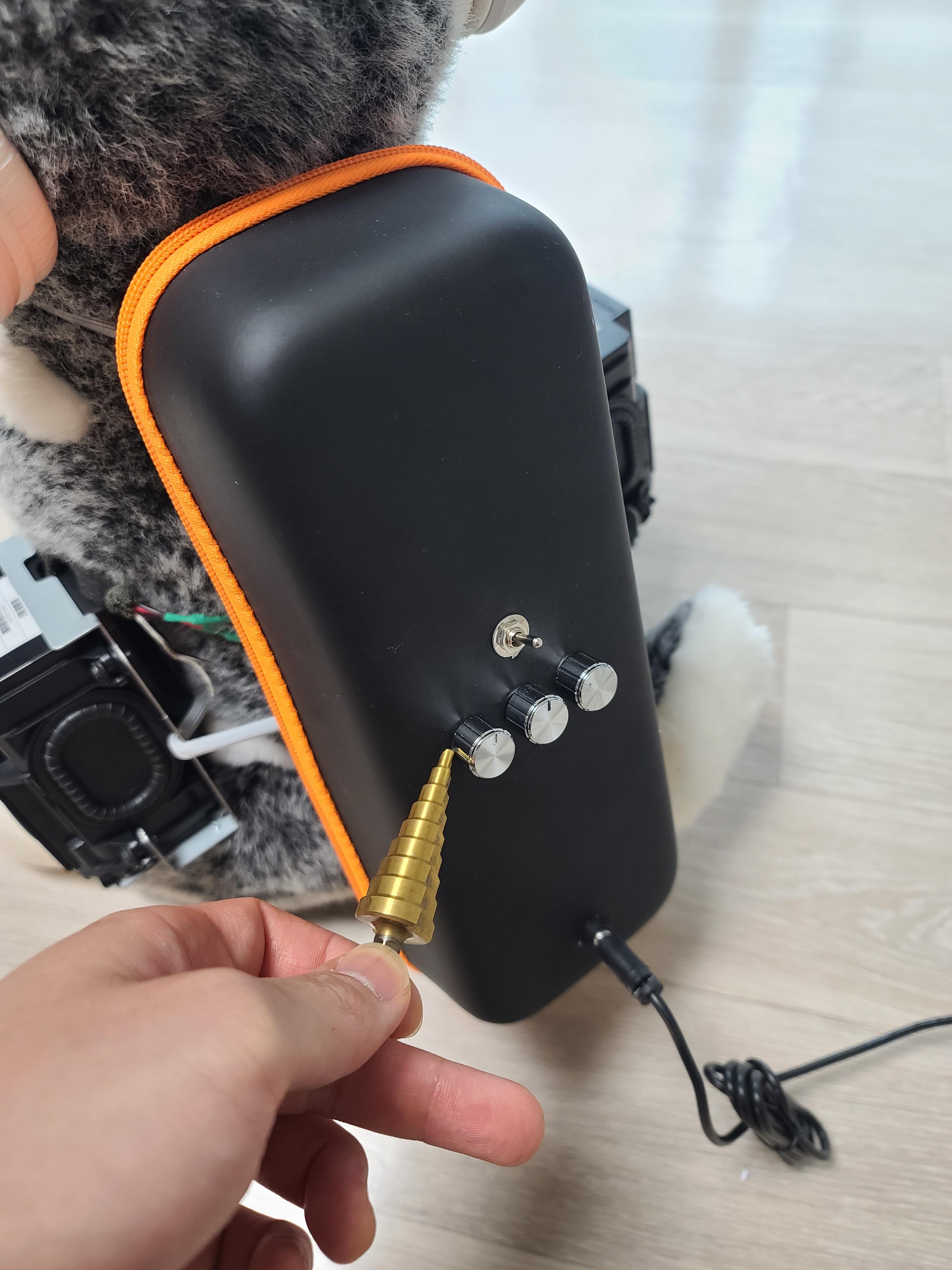

정말 별거 없습니다, 앰프가 들어갈 자리를 이쁘게 만들어줍니다, 저는 스텝드릴을 사용해서 구멍을 뚫어줬습니다

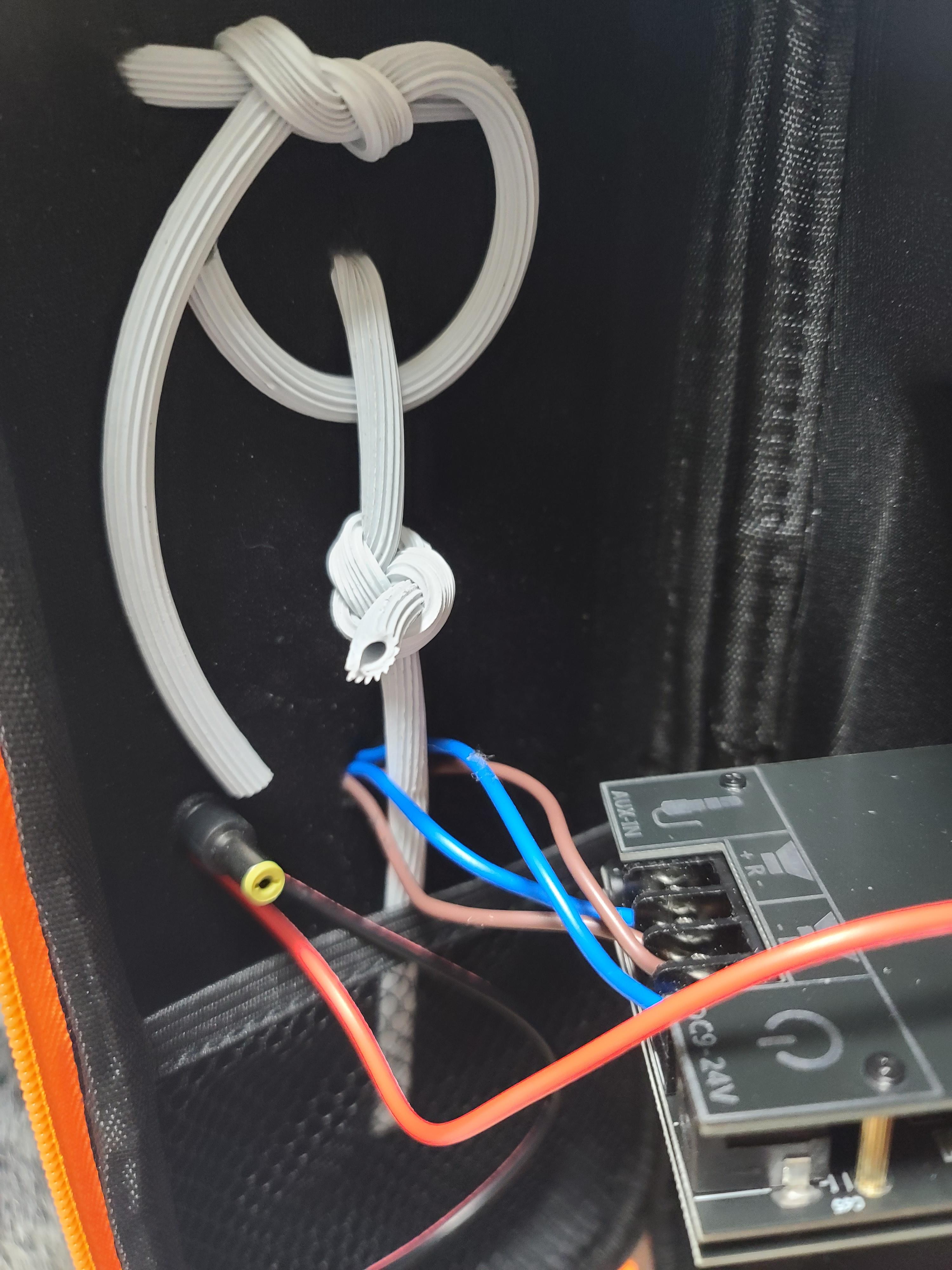

앰프와 스피커를 잘 연결해주고

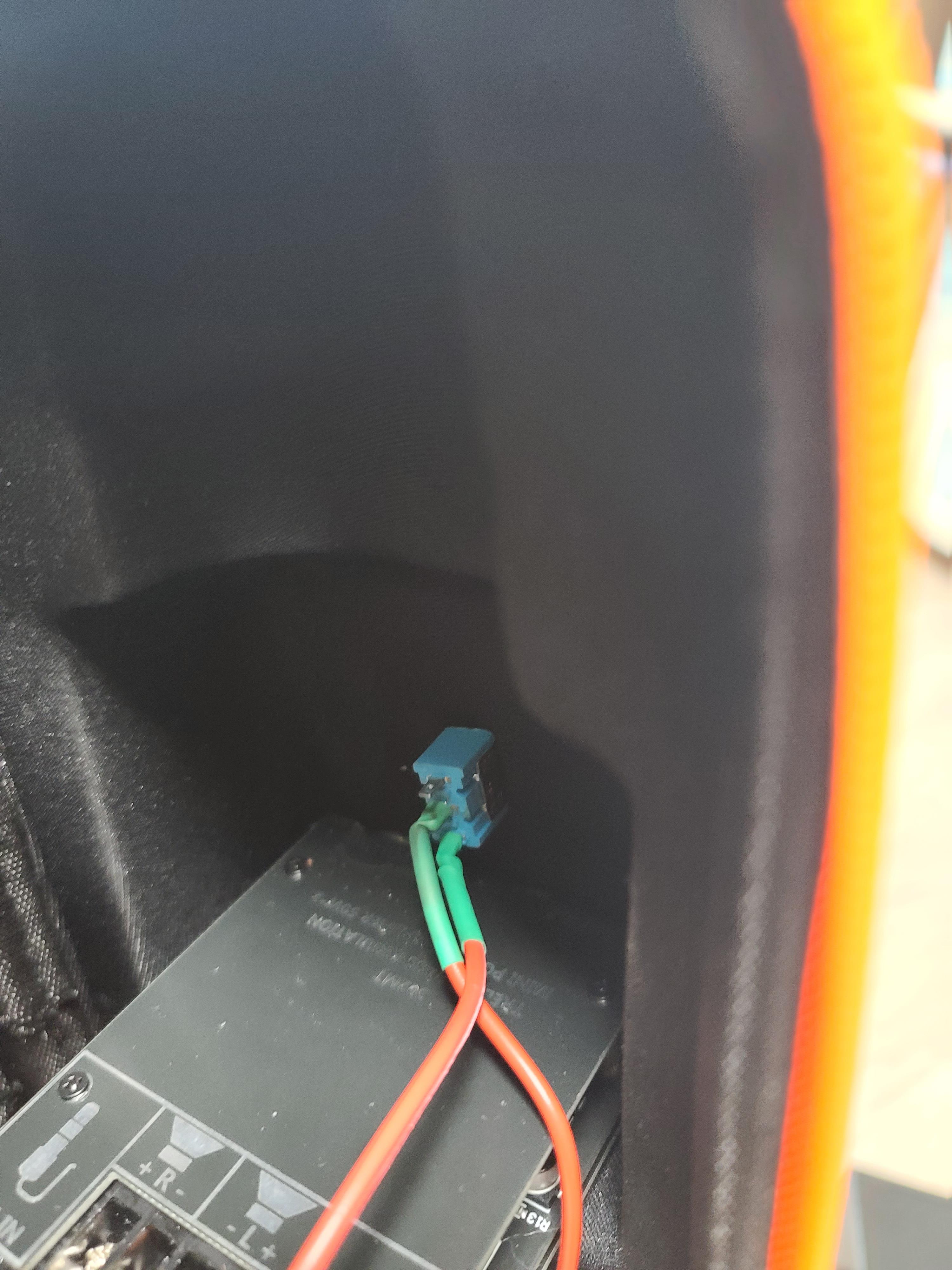

앰프가 전원을 꺼도 블루투스가 해제가 안되기 때문에, 전원스위치도 연결해줍니다
(스위치를 올리면 켜지고 내리면 꺼집니다)

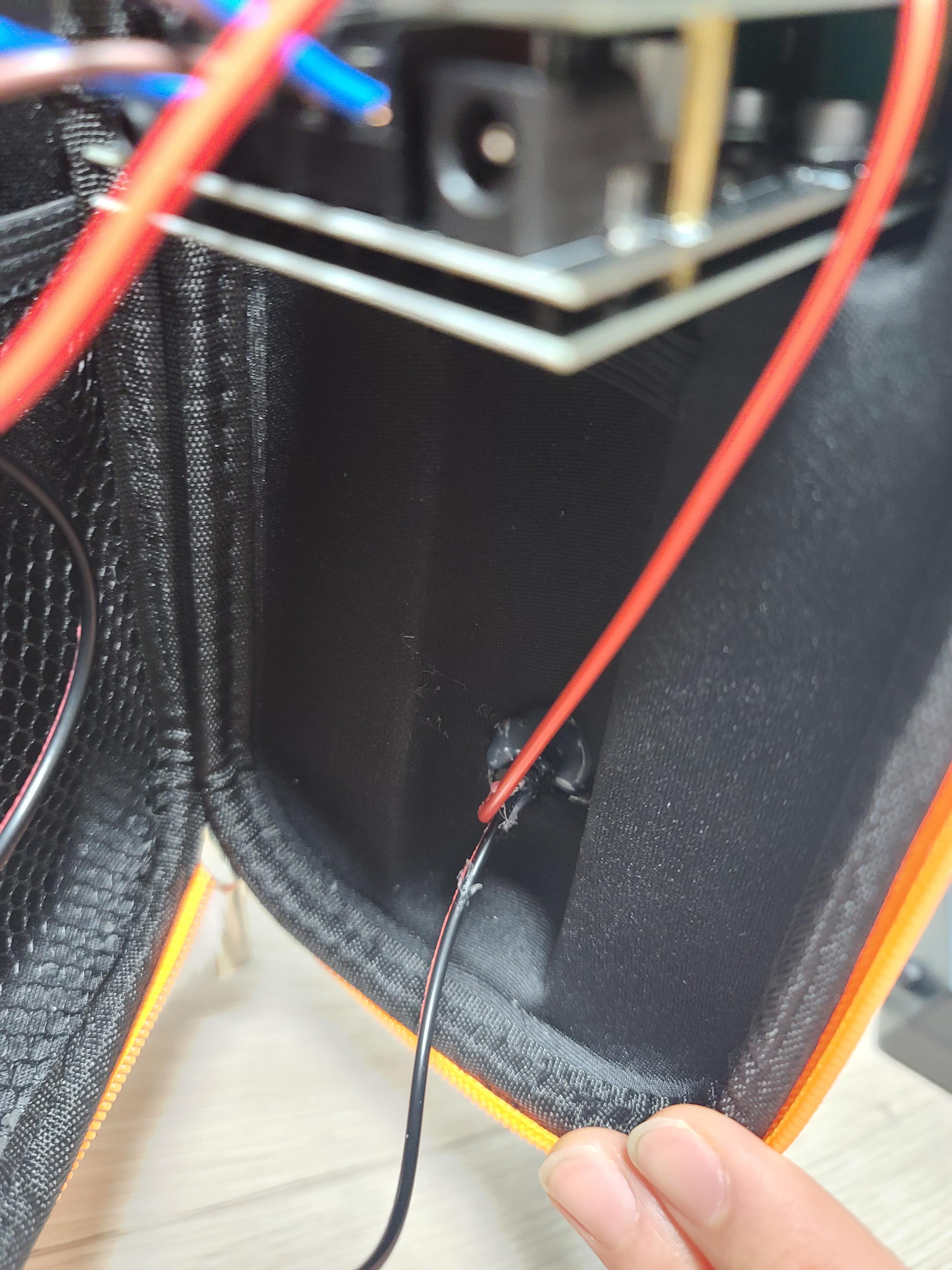

각 부품들은 글루건으로 잘 고정시켜줍니다
납땜기가 고장나서ㅠㅠ 전선을 꼬고 수축튜브로 마감을 해주었습니다
참고로 캐패시터가 없어서 트위터는 연결하지 않았습니다, 캐패시터가 있는분은 트위터쪽에 연결하시면됩니다.
트위터없이도 소리가 충분히 만족스러웠습니다.
트위터연결을 안하면 또 하나 장점은 각 스피커가 20W(총40W) 이지만
트위터를 제거함으로써 10W(총20W)로 출력을 내려서

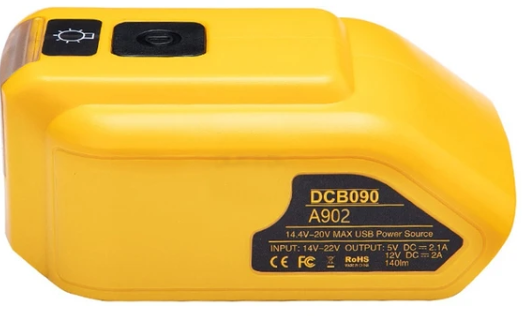

제가 가지고 있는 디월트 배터리 어댑터(최대출력12V 2A = 24W) 와 DC연결해도 출력이 충분해집니다
(전자제품은 항상 전압과 출력에 신경써야합니다)

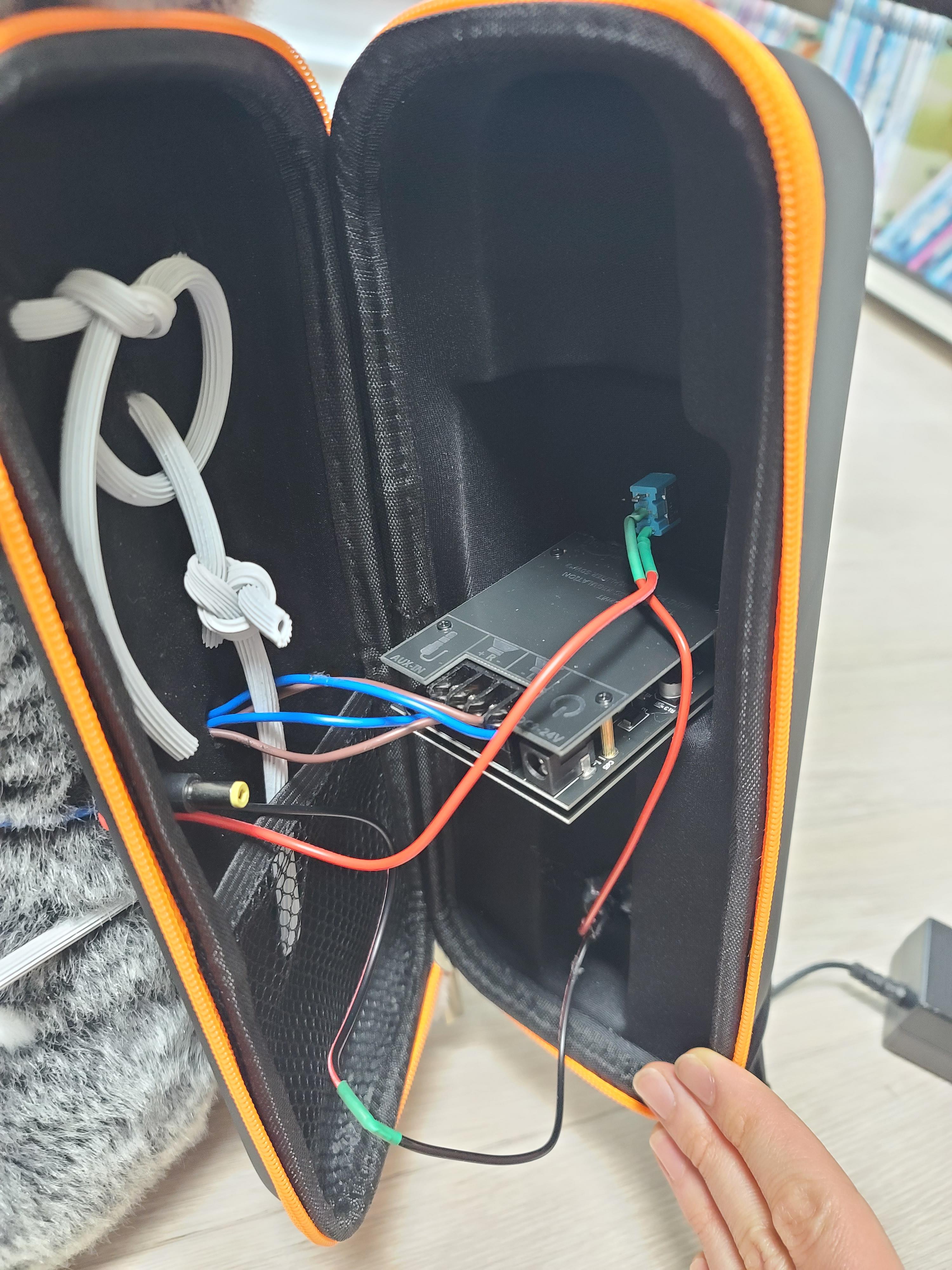

전체 내부모습인데 정말 별거 없습니다^^

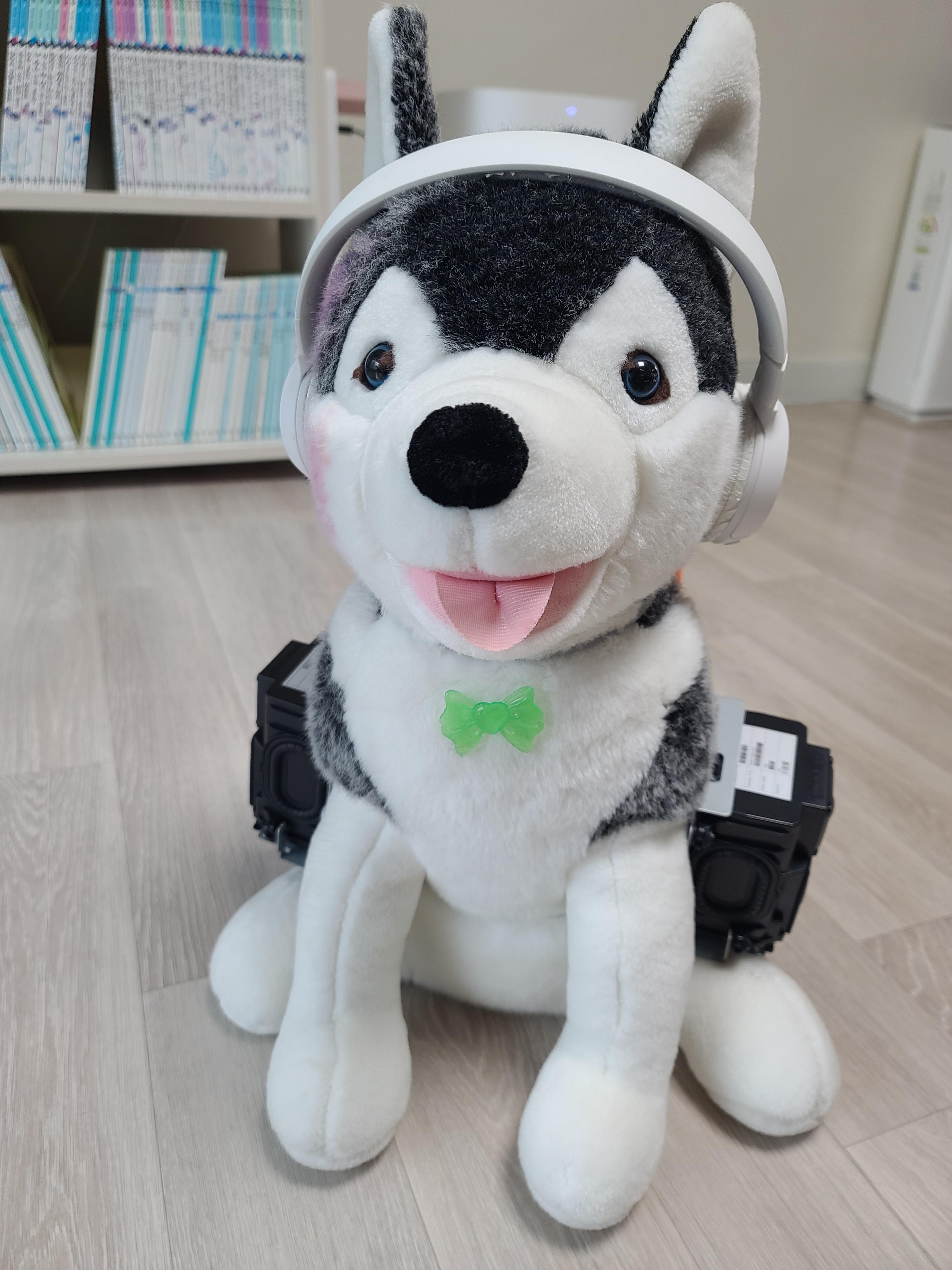

하만카독 완성입니다
평소 집에서는 12v 4A 짜리 DC어댑터를 사용하지만
공구배터리를 사용하면, 휴대용 블루투스 스피커로, 야외에서 사용가능합니다 ^^
